Thông tin chi tiết sản phẩm
Hàng hiệu: TIANJIN TOEC HUADIAN TECHNOLOGY CO., LTD
Số mô hình: HD-12kVA
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Dải điện áp đầu vào: |
Một pha 220V±25% (Tùy chọn) |
Dải tần số đầu vào: |
50Hz/60Hz, Tự động nhận dạng |
Hệ số công suất đầu vào: |
≥0,98 (Khi đầy tải) |
Biến dạng sóng hài đầu vào: |
5% (Khi đầy tải) |
Công suất định mức: |
12kVA |
Tần số đầu ra: |
Đã sửa lỗi 50Hz/60Hz, Độ chính xác tần số ± 0,1% |
Dải điện áp đầu vào: |
Một pha 220V±25% (Tùy chọn) |
Dải tần số đầu vào: |
50Hz/60Hz, Tự động nhận dạng |
Hệ số công suất đầu vào: |
≥0,98 (Khi đầy tải) |
Biến dạng sóng hài đầu vào: |
5% (Khi đầy tải) |
Công suất định mức: |
12kVA |
Tần số đầu ra: |
Đã sửa lỗi 50Hz/60Hz, Độ chính xác tần số ± 0,1% |
Chúng tôi thường xuất khẩu số lượng lớn ra nước ngoài. Rất mong tìm được thêm đối tác giao dịch.

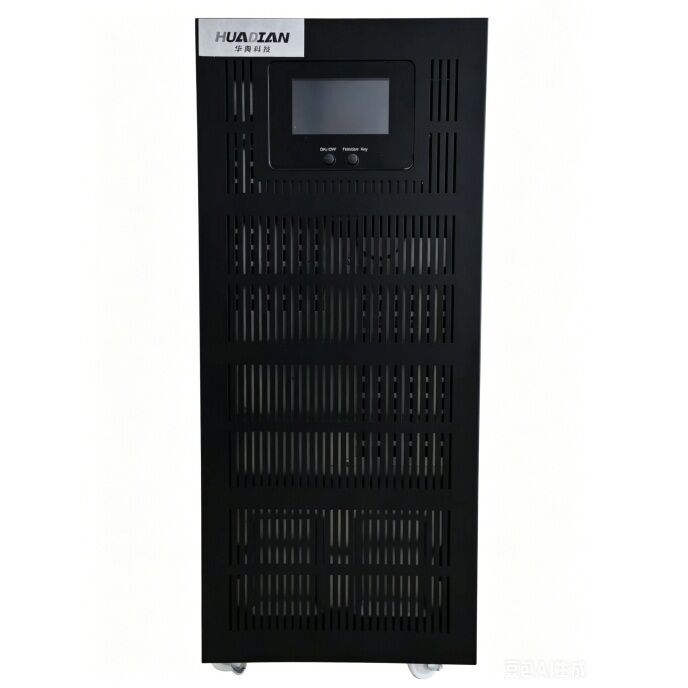

Sản phẩm này là Bộ cấp nguồn liên tục (UPS) trực tuyến 12kVA, áp dụng cấu trúc liên kết trực tuyến thuần túy chuyển đổi kép với công suất định mức 12kVA và công suất đầu ra định mức là 8000W. Được thiết kế đặc biệt cho các tải quan trọng như phòng máy tính vừa và lớn, thiết bị điều khiển công nghiệp, dụng cụ chính xác, cụm máy chủ và hệ thống giám sát, nó cung cấp nguồn điện xoay chiều ổn định, tinh khiết và không bị gián đoạn.
Khi nguồn điện lưới bình thường, UPS sẽ chỉnh lưu, lọc và ổn định nguồn điện lưới đầu vào, sau đó xuất nguồn điện AC thuần túy thông qua đảo ngược, trong khi sạc bộ pin tích hợp/bên ngoài. Khi xảy ra các tình trạng bất thường như mất điện lưới, tăng/giảm điện áp hoặc nhiễu sóng hài, UPS ngay lập tức chuyển sang chế độ cấp nguồn đảo ngược ắc quy với thời gian chuyển mạch ≤0ms, đảm bảo tải hoạt động liên tục và tránh mất dữ liệu, hư hỏng thiết bị và gián đoạn sản xuất một cách hiệu quả.
Tuân thủ các tiêu chuẩn quốc gia liên quan, sản phẩm có hiệu suất cao và tiết kiệm năng lượng, vận hành và bảo trì thông minh cũng như nhiều biện pháp bảo vệ, giúp sản phẩm phù hợp với nhiều tình huống có yêu cầu cao về độ tin cậy cung cấp điện.
Các thông số kỹ thuật chính (Dành riêng cho Model 12kVA)
|
Danh mục thông số |
Tên thông số |
Thông số kỹ thuật |
|
Đặc điểm đầu vào |
Dải điện áp đầu vào |
Một pha 220V±25% (Tùy chọn) |
|
Dải tần số đầu vào |
50Hz/60Hz, Tự động nhận dạng |
|
|
Hệ số công suất đầu vào |
≥0,98 (Khi đầy tải) |
|
|
Biến dạng sóng hài đầu vào |
5% (Khi đầy tải) |
|
|
Đặc điểm đầu ra |
Công suất định mức |
12kVA |
|
Công suất đầu ra định mức |
8000W (Hệ số công suất 0,8) |
|
|
Điện áp đầu ra |
Một pha 220V±1% (Tùy chọn) |
|
|
Tần số đầu ra |
Đã sửa lỗi 50Hz/60Hz, Độ chính xác tần số ± 0,1% |
|
|
Dạng sóng đầu ra |
Sóng hình sin thuần túy; THD<3% (Tải tuyến tính); THD<5% (Tải phi tuyến tính) |
|
|
Thời gian chuyển nhượng |
Chuyển đổi kép trực tuyến, 0ms (Nguồn điện → Pin, Pin → Nguồn điện chính) |
|
|
Hiệu suất pin |
Loại pin |
Ắc quy axit chì kín được điều chỉnh bằng van (Không cần bảo trì) |
|
Thông số pin |
12V/100Ah (Cấu hình tiêu chuẩn); Có thể mở rộng với bộ pin ngoài |
|
|
Chế độ sạc |
Sạc phao |
|
|
Thời gian dự phòng tiêu chuẩn |
7~10 phút khi tải một nửa (Cấu hình tiêu chuẩn); Có thể mở rộng thông qua bộ pin ngoài |
|
|
Chức năng bảo vệ |
Bảo vệ đầu vào |
Quá áp, thấp áp, tăng áp, chống sét (Tuân thủ GB/T 7260.2) |
|
Bảo vệ đầu ra |
Quá áp, thấp áp, quá tải, ngắn mạch, bảo vệ quá dòng; Quá tải 125% Duy trì trong 1 phút; Quá tải 150% bền vững trong 1 giây |
|
|
Bảo vệ pin |
Sạc quá mức, xả quá mức, phân cực ngược, bảo vệ quá nhiệt để kéo dài tuổi thọ pin |
|
|
Bảo vệ thiết bị |
Bảo vệ quá nhiệt, lỗi quạt, bảo vệ lỗi biến tần; Tự động tắt máy để tránh hư hỏng |
|
|
Bảo vệ EMC |
Tuân thủ các tiêu chuẩn về nhiễu loạn tiến hành và nhiễu loạn bức xạ; Được trang bị tính năng phóng tĩnh điện (ESD) và khả năng chống sốc điện |
|
|
Bảo vệ cách nhiệt |
Điện trở cách điện ≥2MΩ; Chịu được kiểm tra điện áp Tuân thủ GB/T 7260.1 |
|
|
Đặc điểm môi trường & vật lý |
Nhiệt độ hoạt động |
0oC ~ 40oC |
|
Nhiệt độ bảo quản |
-15oC ~ 50oC |
|
|
Độ ẩm tương đối |
≤90% (Không ngưng tụ) |
|
|
Các thông số khác |
Hiệu quả |
≥91% khi đầy tải; ≥90% ở mức nửa tải |
|
Giao diện truyền thông |
RS232, (Tùy chọn); Hỗ trợ giám sát máy tính, vận hành và bảo trì từ xa, tắt máy tự động |
Khi điện áp và tần số nguồn điện đầu vào nằm trong phạm vi định mức, UPS sẽ tự động hoạt động ở chế độ nguồn điện lưới. Nguồn điện lưới được chuyển đổi thành nguồn DC thông qua bộ lọc và bộ chỉnh lưu đầu vào; một mặt, nó cung cấp năng lượng cho biến tần để chuyển đổi thành nguồn điện xoay chiều thuần túy cho tải, mặt khác, nó sạc bộ pin một cách thông minh với dòng điện và điện áp không đổi để đảm bảo pin ở trạng thái chờ được sạc đầy. Ở chế độ này, UPS có thể lọc hiệu quả các xung điện, nhiễu loạn, sóng hài và các nhiễu khác trong nguồn điện lưới, đảm bảo điện áp và tần số đầu ra ổn định.
Chế độ pin (Chế độ cấp nguồn dự phòng)
Khi nguồn điện lưới bị gián đoạn, điện áp đầu vào nằm ngoài phạm vi định mức (quá điện áp/điện áp thấp) hoặc tần số bất thường, UPS ngay lập tức cắt nguồn điện đầu vào và chuyển sang chế độ ắc quy. Bộ pin giải phóng nguồn DC, được chuyển đổi thành nguồn AC sóng hình sin tiêu chuẩn thông qua biến tần và xuất ra tải, thực hiện việc cung cấp điện không bị gián đoạn. Thời gian chờ có thể được điều chỉnh linh hoạt theo dung lượng của bộ pin đã được định cấu hình để đáp ứng nhu cầu cung cấp điện lâu dài trong các tình huống khác nhau.
Chế độ bỏ qua (Chế độ bảo vệ khẩn cấp)
Khi UPS bị quá tải (vượt quá 150% tải định mức), có lỗi bên trong (chẳng hạn như lỗi chỉnh lưu và biến tần) hoặc được chuyển thủ công sang chế độ bypass, thiết bị sẽ tự động chuyển sang chế độ bypass, xuất trực tiếp nguồn điện lưới sang tải qua bypass để đảm bảo cấp điện liên tục cho tải, đồng thời bảo vệ các bộ phận bên trong UPS khỏi bị hư hỏng. Sau khi loại bỏ lỗi, UPS có thể được chuyển tự động hoặc thủ công trở lại chế độ nguồn điện lưới.
Chế độ bỏ qua bảo trì (Tùy chọn)
Được trang bị một công tắc bỏ qua bảo trì thủ công. Khi cần tắt UPS để bảo trì và kiểm tra, nguồn điện chính có thể được cấp trực tiếp cho tải thông qua đường vòng bảo trì, thực hiện bảo trì ngoại tuyến cho UPS mà không ảnh hưởng đến hoạt động bình thường của tải và cải thiện sự thuận tiện khi vận hành và bảo trì thiết bị.
Với hiệu suất ổn định, bảo vệ toàn diện và chế độ làm việc linh hoạt, UPS trực tuyến 12kVA của chúng tôi là sự đảm bảo đáng tin cậy cho việc cung cấp điện ổn định cho các thiết bị quan trọng. Hãy chọn chúng tôi để tránh những rủi ro do sự bất thường của nguồn điện và bảo vệ sự an toàn trong sản xuất và vận hành của bạn!
